安塞尔米半导体在APEC 2021上发布了工业电机驱动集成方案
强大的压铸模具模块简化了紧凑的电机驱动设计
2021年6月15日—推动节能创新的ON半导体推出了全新的集成式转换器-逆变器-功率因数校正(PFC)模块,用于驱动工业电机驱动、伺服驱动和暖通空调中的风扇和泵等电机。
新型NXH50M65L4C2SG和NXH50M65L4C2ESG分别是基于标准氧化铝(AI2O3)基板和增强型低热阻基板的压铸模具功率集成模块(TMPIM)。这些模块非常适合高输出功率的强工业应用。它们包括一个转换器-逆变器-功率因数校正电路,该电路由一个单相转换器和四个75 A和1600 V整流器组成。三相逆变器使用六个集成反向二极管的50安和600伏IGBT,双通道交错功率因数校正包括两个集成反向二极管的75安和650伏IGBT功率因数校正,以及两个50安和650伏功率因数校正二极管。压铸模具功率集成模块中嵌入了负温度系数(NTC)热敏电阻,以监控工作过程中的器件温度。
与基于PCB的分立设计相比,由于模块采用优化布局和配置的预封装,寄生元件非常小,从而实现了18 kHz至65 kHz之间的宽PFC开关频率范围。高能效NXH50M65L4C2SG和NXH50M65L4C2ESG的额定电流为50安,可用于高达8千瓦的应用。它们是阿森松半导体公司TMPIM系列的最新设备。其他设备的额定电流分别为20 A和30 a。

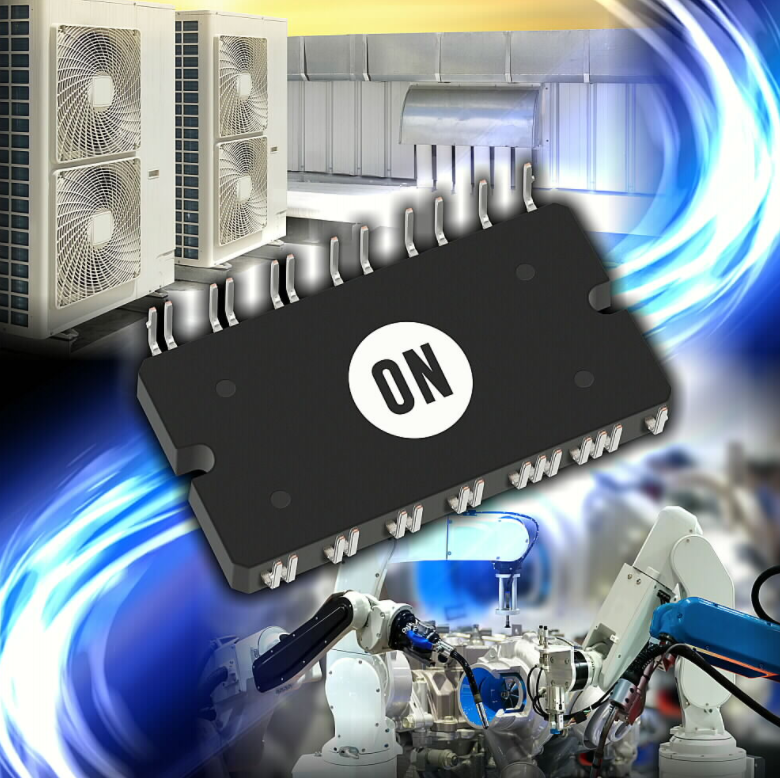

紧凑型压铸模具DIP-26封装尺寸仅为73毫米x 47毫米x 8毫米,比当前方案节省20%的面积并实现更高的功率密度水平。密封和坚固的封装包括一个集成散热器(距离引脚6毫米),并提供高水平的耐腐蚀性。
安森美半导体还提供碳化硅 (SiC) 配置选项以进一步提高开关频率和能效。
新的NXH50M65L4C2SG和NXH50M65L4C2ESG配备了FAN9672 PFC控制器和栅极驱动方案,包括新的NCD5700x系列器件。最近推出的NCD57252双通道隔离gate场效应晶体管栅极驱动器提供5千伏的电气隔离,并可配置为与双下桥、双上桥或半桥一起工作。NCD57252采用小型SOIC-16宽体封装,接受逻辑电平输入(3.3伏、5伏和15伏)。大电流器件(米勒平台电压下的源电流为4.0 A/吸电流为6.0 A)适合高速工作,因为典型传播延迟为60 ns。
以最节能的方式驱动电机是简化安装、减少热量积累、提高可靠性和降低系统成本的关键。安塞尔米半导体公司的TMPIM器件使输出引脚标准化,最大限度地减少寄生元件,并为设计人员提供高性能的“即插即用”解决方案。将NXH50M65L4C2SG和NXH50M65L4C2ESG与FAN9672和NCD57252相结合,为实现精确、节能的电机控制方案提供了快速设计途径。
在2021年亚太经合组织峰会期间,安塞尔米半导体将展示工业应用的碳化硅解决方案。
