UTA尚友集团推出基于二极管产品的65W ACF型PD3.0充电器方案

2021年6月17日，专注于亚太市场的领先半导体组件经销商达连达控股宣布，其尚友分公司推出了基于二极管AP306AP347AP43771的65W ACF型PD3.0充电器解决方案。

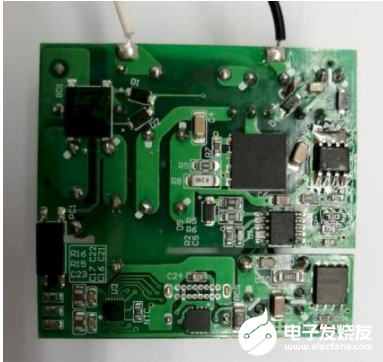

图1-基于UTA尚友推出的二极管产品的65W充电器解决方案的显示板图(一)

二极管于1966年在美国成立，现已发展成为世界领先的分立、逻辑和模拟半导体产品制造商和供应商，其产品广泛应用于工业、通信和汽车市场。随着消费电子产品中快速充电技术的快速发展，消费者体验到了快速充电带来的便利，不断增加的充电功率也给开发者和设计者带来了一些挑战。基于二极管产品的65W ACF Type-C PD3.0充电器解决方案具有高效、高可靠性、高兼容性的特点，能够满足消费者和开发者的需求。

图2-基于尚友大连联合大学推出的二极管产品的65W充电器解决方案的场景应用图

该方案采用了一套完整的二极管方案：电源管理传输同步整流传输PD3.0协议，其创新技术为业内开发者提供了新的选择：

电源管理芯片：AP3306是业界首款高度集成的有源箝位反激(ACF)控制器，可实现高功率密度和非互补的高低端控制，实现泄漏能量回收和零电压开关(PZVS)，内置高压LDO，实现电源一次电路全VCC的高度集成，大大减小PCB尺寸，简化布局。通过控制频率在22k到200k之间实现效率和EMI对抗，内部高压启动引脚用于兼容x电容放电功能，实现功耗小于<30mW的超低待机功能，具有更精准的OCP、OVP和OTP保护功能。

同步整流芯片：APR347封装在SOT26中，具有DCM工作模式。超宽VCC的工作电压为3.3-22V，其外围电路只需要6个元器件就能满足工作需要。

传输PD3.0协议：协议芯片采用AP43771，通过USB协会认证，兼容QC4.0、QC4.0、PPS规格，能满足两个MOSFET控制传输VBUS (N-MOSFET或P-MOSFET)的要求，具有更精确的OCP、OVP、OTP功能，封装只有DFN3x3-14。

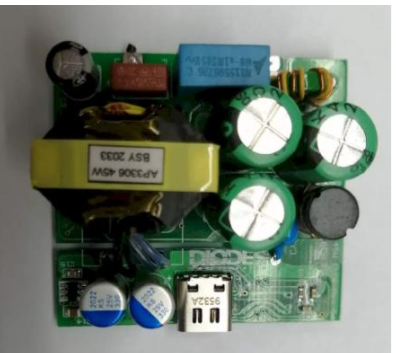

图3-基于UTA尚友推出的二极管产品的65W充电器解决方案的显示板图(二)

核心技术优势：

1.5小时满满13寸笔记本；PCB尺寸可以是45.8 x 33.3 x 23待机功耗<<30mW；AP3306封装在SO-10中，是业界首款高度集成的产品。有源箝位反激(ACF)控制器，实现高功率密度和不对称高低端控制，实现泄漏能量回收和零电压开关(PZVS)；最高效率可达93.5%；工作频率可达200K。方案规格：

输入：90-264伏，50/60赫兹；输出：5V3A、9V3A、15/3A、20V/3.25 a；PPS:3.3V-21V/3A；效率：达到6 COC TIer 2的能效；待机功耗：<<30mW。
