UTA尚友集团推出基于on半导体产品的超小型PD快充电源方案

2021年8月11日，专注于亚太市场的半导体元器件龙头经销商达莉达控股宣布，达莉达控股子公司尚友推出基于ON Semiconductor(NCP 1342)控制器ic的超小型PD快充电源方案。

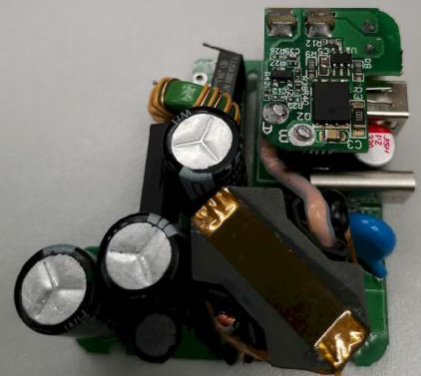

图AUTOMATIC基于on半导体产品的PD快充电源方案显示板图

在当今的信息技术时代，智能技术的产品已经与人们的生活息息相关，尤其是手机、平板等智能移动电子设备的出现，极大地方便了人们的生活。然而，尽管电子设备发展迅速，但其续航能力一直是业界亟待解决的问题。所以很多厂商选择PD快充来提高充电速度，因为不能通过增加电池容量来解决问题。

大连联友基于on半导体NCP1342控制器IC推出的PD快充电源方案，采用新型GaN材料，最大输出功率65W。在设计方面，该方案采用了双面板的简化设计理念，整体尺寸仅为51.5mmX51.5mmX31mm，上下两片1.0mm厚的铜片设计，既满足了EMI，又具有良好的导热性。

图AUTOMATIC半导体推出的PD快充电源方案场景应用图

该方案的核心器件是ON Semiconductor NCP1342控制器IC，具有专有的谷值锁定电路，保证稳定的谷值切换。在设计上，NCP1342采用最小峰值电流调制(MPCM)快速降低开关频率，保证高频设计的轻载性能。此外，NCP1342内置多个关键保护电路，确保转换器性能稳定。

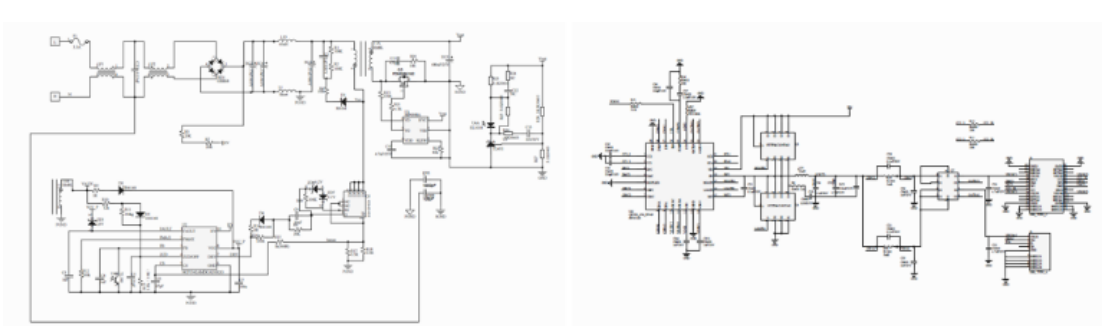

图3-澳大代理的半导体NCP1342演示架构图

核心技术优势：

51.5毫米x51.5毫米x31毫米超小体积，功率密度：1.26厘米/瓦；QR架构，COST成本，外围简单，性价比高；93%高效率，待机功耗小于100MW；支持SCP、FCP、QC、PD、PPS多协议快充，覆盖市场98%以上的笔记本、手机、平板、移动电源、适配器电源。方案规格：

输入：110-240V ~ 50/60hz 1.5a；USB-C输出：PPS:3.3-20v/3a；PD3.0:5V/3A、9V/3A、12V/3A、15V/3A、20V/3.25A最大65W。USB-A口输出：APPLE5V2.4ABC1.2DCP 5V1.5A，MTK PE1.1 PE2.0，MTK 2.0 .
