A1330角位置传感器霍尔元件的性能和优点
快板的A1330可以提供基于圆形垂直霍尔矩阵(CVH)技术的非接触式高分辨率角位置信息,并可以提供单芯片和双芯片版本,方便输出比较。两个版本都非常适合需要0 ~ 360角度测量的车辆液位计应用,如EPS电机位置测量,以及需要低延迟、高分辨率的各种泵、变速箱执行器等高速执行器。
A1330
性能和优势
A1330器件采用片上系统架构,集成CVH前端、数字信号处理和模拟或数字脉宽调制输出信号。为了满足那些需要冗余传感器的系统的要求,它们都包含片内非易失性存储器(EEPROM),可支持多达100次读/写,并可用于灵活的离线参数校准。A1330还包括一个片内角度缩放功能,支持小到11.25且要求小角位移的应用,包括阀门位置、踏板位置和燃油箱油位检测。

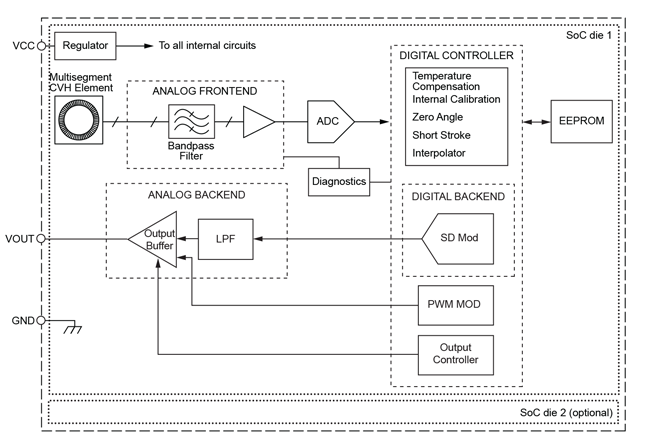

A1330功能框图
A1330器件的双芯片封装版本采用堆叠封装。与传统的并排封装技术相比,A1330器件的通道间一致性更好。在安全性非常关键的应用中,有必要比较两个晶圆的输出,以确保系统的安全运行。这个参数一致性很重要。

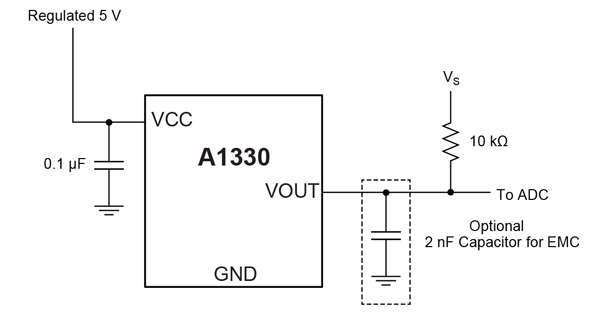

A1330典型应用电路
关键特性
模拟输出,可配置成比例或非比例
用于测量角位置、转速和方向的非接触式0 ~ 360角度传感器
同一个封装中提供单芯片或双芯片选项
用于应用校正/校准的可编程只读存储器
环形垂直霍尔技术可以提供不受气隙影响的单通道传感器系统
低转速模式下可实现12位分辨率,高转速模式下可实现10位分辨率
角度刷新率(输出速率)可通过EEPROM编程配置在25 s到25~3200 s之间
客户可编程输出箝位电平提供短路诊断功能
用于开路检测的接地引脚(线路损坏)
VCC低于规定参数时欠压闭锁
适用于短位移应用的精细角度缩放
磁铁失去错误符号,通知控制器低磁场水平
EEPROM可编程角度参考(0)位置和旋转方向(顺时针或逆时针)
完全符合AEC-Q100汽车标准
A1330采用扁平、无铅、8引脚TSSOP封装,引脚架构镀100%锡雾。
