带你深入探讨稳压三极管的工作原理
相信一提到稳压三极管,很多刚起步或者在行业内工作的设计师都会感到陌生。因为在电路设计中,最常见的稳压器件是二极管,而不是三极管,但其实三极管也有稳压功能,在本文中,我们将为大家介绍稳压三极管电路的工作分析,并帮助大家以通俗易懂的方式理解它。
图1是固定的稳压电路。
功能一是给三极管提供偏置电流,使三极管导通。2是给稳压管提供工作电流,稳压管连接到底座。因此,基极的电压由电压调节器稳定。因为三极管的基极和发射极之间有一个二极管,二极管两端的电压在导通时稳定在0.7V(用硅管计算)。
所以这个电路的输出电压等于稳压器的稳定值减去0.7V电容的作用与稳压无关,但在这类稳压电路中经常“顺便”使用。它的作用是与三极管组成一个“电子滤波”电路。利用三极管的放大效应,在输出端放大了hFE(三极管放大倍数)倍的滤波效果,这是输出端连接的滤波电容无法相比的。右图中的电容也起到了这个作用。

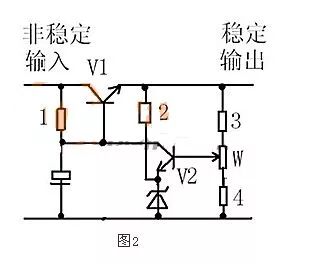

图2是具有可调输出的串联调节器电路。
三极管V1被称为调节管,起到调节输出电压的作用。V2管被称为比较放大管。它可以在将采样信号与参考电压进行比较和放大后控制调节管。电阻器1的功能是向晶体管V1提供偏置电流,使得晶体管导通。1电阻器的另一个功能是为V2提供工作电源。电阻器向电压调节器提供工作电流。电阻3.4和w构成一个采样电路。电压调节器为V2提供参考电压。
该电路的工作原理如下:假设输出电压因负载变化或输入电压波动或其他原因而升高。在由采样电路采样之后,V2基极电压也增加。V2基础电流增加。V2集电极电流增加。V2集电极电压,即V1基极电压降低。同样,输出电压也不会下降。只能是一个稳定值。调节w以增加或降低输出电压。
本文以图文形式简要说明了一种简易稳压三极管的工作原理,对于初学者来说非常容易理解。看完这篇文章,相信大家对稳压晶体管的工作模式都有自己独特的看法。
