HDMI发展历史介绍

高清多媒体接口是一种全数字音视频传输接口，广泛应用于电视、播放器、个人电脑和数字音频等消费电子设备中。HDMI接口支持高分辨率视频流和高保真音频流的传输，大大降低了布线的复杂度。

2002年4月，日立、松下、飞利浦、Silicon Image、索尼、汤姆逊、东芝(业内称为“7C”)七家公司联合成立了HDMI高清多媒体接口组织，即HDMI协会。同年12月9日，HDMI 1.0版标准正式发布，标志着HDMI技术正式进入历史阶段。

2017年人类发展指数论坛

在HDMI1.0到HDMI2.1的发展过程中，HDMI的组织发生了一系列的变化。早期的HDMI1.1~1.4b由7C制定，负责HDMI官方规范的定义、开发和许可授权。

2011年HDMI1.4b之后，HDMI论坛出现，这是一个更开放的组织论坛，成员超过80人。Keysight也是技术工作组和测试组的重要成员之一。

HDMI论坛在2013年发布了HDMI2.0规范，数据速率从3.4 bps/通道提升到6 Gbps/通道，可以支持4K@30Hz和4K@60Hz高清显示。

然而，随着更丰富的电视和游戏内容的出现，消费者的期望已经从超高清4K显示屏提升到更精细的图像细节和更宽的色彩范围。为了给数字电视和越来越流行的基于HDMI的源设备提供高质量的内容，HDMI论坛在2017年发布了HDMI规范2.1版，增加了FRL(固定速率链路)模式，支持8K@60Hz和4K@120Hz，带宽提升到48Gbps。它具有更高的视频分辨率、更逼真的色彩和亮度、更高的质量和更复杂的音频格式，以及更流畅的游戏体验。

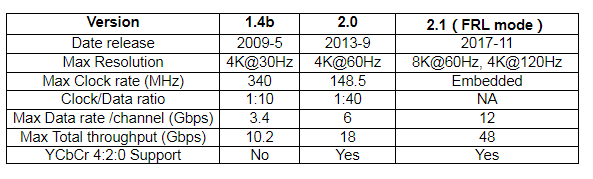

HDMI版本不断升级，从最初的V1.0到最新的V2.1，其中典型的版本有V1.4b、V2.0和v2.1，各版本支持的最大速率、时钟频率和压缩格式请参考下表：

安捷伦和凯思特为HDMI测试方案和标准的发展做出了巨大贡献。从2003年的HDMI1.1，到HDMI1.3/1.4，再到现在的HDMI2.0/2/1测试规范和MOI，他们都参与了测试标准的开发。凯思特一直是该协会董事会的重要成员。作为HDMI Fourm的TSG(测试子组)主席，Keysight专家Brian Fetz在GCTS、测试事件、MOI、MOI审批、CTS等方面做出了巨大贡献。在HDMI测量领域，Keysight一直引领着HDMI测试领域的发展。

同时，HDMI组织制定了CTS(Compliance Test Specification，符合性测试规范)规范，要求所有HDMI设备厂商进行符合性测试，即使用同一把直尺测量自己的产品，即使用相同的测试模式、相同的测试连接方式、相同的测量算法等。以使不同的产品具有良好的兼容性和互操作性。

目前，全球有近20家获得HDMI组织授权的ATC(授权测试中心)实验室。由于Keysihgt一直在推动HDMI测试的发展，近80%的ATC采用了Keysight完整解决方案。

二

HMDI2.1 FRL的新特性

HDMI 2.1 FRL是HDMI规范的最新版本，FRL是Fix Rate Link固定速率Link的缩写，支持一系列更高的视频分辨率和刷新率，包括8K@60Hz和4K@120Hz，分辨率为10K。它还支持动态HDR格式，带宽增加到48千兆位/秒。

这里需要注意的是，HDMI2.1发布后，HDMI2.0被纳入HDMI2.1，也就是说HDMI2.0已经不存在了，但是HDMI1.4依然存在，因为HDMI1.4是由“7C”创始人制定的。所以HDMI1.4依然存在，它的名字依然是HDMI1.4，HDMI2.0并入HDMI2.1后叫做HDMI2.1 TMDS，而HDMI2.1叫做HDMI2.1 FRL同时测试HDMI2.1需要向后兼容才能测试HDMI1.4

将HDMI2.0升级到HDMI2.1 FRL后，有几个变化：

1.

汇率变化

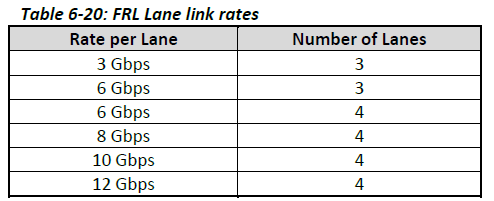

与之前的版本相比，HDMI2.1 FRL的速率有了很大的提升。HDMI1.4的最大数据吞吐量为10.2Gbps，HDMI2.0的最大数据吞吐量为18Gbps，而HDMI2.1 FRL的单通道速率达到12Gbps，同时使用4个通道时速率可以达到48Gbps。同时，为了实现向后兼容，HDMI2.1 FRL有两种传输模式，即三种数据通道传输模式和四种数据通道传输模式。

p>

2.

编码的变化

HDMI2.1 FRL操作模式使用 16b18b 编码方式，较之前HDMI1.4和HDMI2.0的8b/10b编码，效率提高1.2倍。

3.

传输架构的变化

HDMI1.4和HDMI2.0传输高速信号的通道数为4个，三路TMS Channel 0~2用来音视频数据data传输，一路TMDS Clock Channel用来传送时钟。

HDMI2.1 FRL高速传输通道数量没有改变，仍然是4路，但全部可以传输data，且每一路data速率可以达到12Gbps。

在HDMI1.4中，时钟CLK是数据DATA的10分频，到HDMI2.1 TMDS架构（HDMI2.0）中，时钟CLK的频率是数据Data的40分频，而到了HDMI2.1 FRL架构，已经没有单独的时钟通道，而是以1618b 编码到数据中进行传输，之后通过接收端CDR恢复时钟进行采样。

4.

eARC增强型音频回传通道变化

eARC（Enhanced Audio Return Channel）增强型音频回传通道，这是HDMI FRL中一项新的feature，目的确保音频设备与HDMI 2.1产品之间的完全兼容性，支持最先进的音频格式。

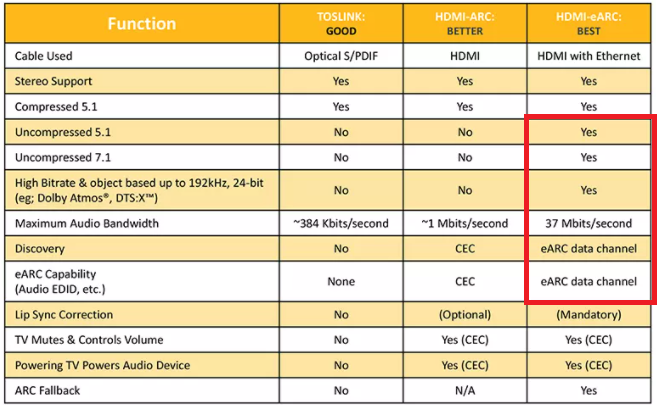

从下图中可以看出基于对象的音频，未压缩的5.1 和 7.1，以及 32 通道未压缩音频基于对象的音频可以提供沉浸式立体体验，并增强音频细节和位深度。同时音频带宽也从1M bits/second 增加到37M bits/second。

HDMI Forum， Inc. 2017

5.

Cable和Connector的类型的变化

在之前的HDMI1.4和HDMI2.0时代，采用的都是Cat 2（Category2 Cable）类线缆，而到HDMI2.1 FRL版本后，需要使用超高速HDMI线缆（Ultra High Speed HDMI Cable），在HDMI2.1的规格书中定义为Category3 Cable，带宽速度和先前的Premium Cable做比较，从18G大幅提升到48G，可以满足8K TV或4K 120Hz电竞屏幕的讯号传输需求。

由于速率的提升，HDMI2.1 Cat 3线缆规格与1.4b Cat 2的对比，HDMI 2.1的延迟差（skew）规格比HDMI1.4b 及2.0更严格，所以HDMI 2.1协会针对Calbe和Connector制定了专门的一致性测试规范（CTS），规范要求电缆必须通过HDMI论坛授权测试中心（ATC）的认证，每条型号线的每条长度都必须经过认证，特别强调适用于3类电缆，目的是确保良好的信号完整性并降低 EMI。

针对HMDI一致性测试，主要包含TX发射机一致性测试，RX接收机一致性测试，链路互联的Cable和Connector一致性测试及eARC增强型音频回传的一致性测试。

整体的测量方案包括以高性能示波器为基础的Source发送端及eARC测试，以AWG 8195A为基础接收端Sink测量，以网络分析仪为基础的链路互联的表征。

Keysight拥有HDMI全套的自动化解决方案，首先，我们从发送端开始进行介绍。

三

HDMI2.1 TX端一致性测试

从连接示意图中可以看出，HDMI2.1 发送端主要测试配置如下表：

仪器描述数量

示波器Keysight V/Z/UXR series BW≥20GHz1

探头/线缆Tri-Mode N7003A or N7010A+SMA cable4

测试夹具HDMI2.1-TPA-P1

测试控制器EDID/SCDC Controller1

一致性测试软件D9020HDMC1

测试配置的选择

示波器的选择

根据HDMI2.1 CTS规范要求至少选择带宽20GHz的示波器。

Keysight DSAV204A，DSAZ204A 及 UXR0204A 三款示波器均可以满足测试要求。

其中 UXR 系列采用10bit ADC 相对前两款有更高 ADC 位数及本底噪声，会带来更高测量精度及更多的裕量。

探头及探头前端的选择

除了示波器之外，对于HDMI2.1 FRL测试探头及探头前端也有几种选择：

• N7003A+N5444A组合

N7003A Probe

N5444A SMA Probe Head

N7003A探头带宽20GHz，采用了 InfiniiMode 技术的三态探头，既可以单端用，又可以差分用，只需更改其设置便可测量差分信号、单端 A 或 B 信号，以及差分信号共模分量。极大扩展了测量功能和可用性。

N5444A探头提供 28 GHz 的带宽，接口为InfiniiMax III 2.92 mm/3.5 mm/SMA同轴接口。

针对HDMI2.1 FRL测试，N7003A+N5444A这个组合连接一次就可以测试所有测试项目，当然如果Data3要是用做CLK的话，需要重新连接一次。

如何实现一次连接可以测量全部项目呢？从下图可以看出，差分信号采用的是单端连接的方式，D0+连接到CH1的A， D0-连接到CH3的A， D1+连接到CH1的B， D1-连接到CH3的B，其它data lane连接方式类似…是以这样的连接方式实现单端和差分信号自动化测试的，由于连接方式是单端的，所以可以直接进行单端测试，而差分测量是通过示波器CH1-CH3或CH2-CH4方式实现的。

• N7010A+SMA Cable组合

N7010A Adapter

SMA Cable

N7010 Adapter+SMA Cable的组合，这个组合是成本最低且噪声最小的经济型解决方案，N7010A Adapter为30G带宽，内部有电阻上拉到3.3V，无需再通过power supply连接，但是缺点是每次只能测试两个data，要反复连接。

连接方式如下：

为了免除反复连接的复杂性，提高测试效率，可以借助于BIT 2100矩阵开关实现自动化的切换，CH1&CH3连接到data3，因为data3在TMDS时候是连接到CLK的，所以必须连接，然后其他的data连接在CH2&CH4，软件自动切换到其他data，实现自动化的测量。

但该矩阵开关的引入会对测试精度产生影响，所以需要进行S参数的测量后进行去嵌。

Note：目前业界上应用最多的是第一套方案N7003A+N5444A进行自动化测试。

测试夹具的选择

可用于HDMI2.1测试的 TPA-P夹具，主要厂家有Wilder，BIT和Luxshare，夹具形态如下：

Wilder HDMIA2.1-TPA-P

BIT BIT-1010-0400-0

Luxshare TFH-08P1U

在Keysight HDMI2.1一致性测试软件D9021HDMC中这三种fixture type都是支持的，客户可自行选择和购买。

EDID/SCDC Controller

EDID/SCDC控制器的目的有两个，一是为了能够而模拟任意的显示设备，二是写入和读取SCDC值以设置测试条件，并向被测设备发送消息，模拟真实的链路环境。

EDID/SCDC Controller的厂家也有很多，包括Wilder，Allion，Vprime等，推荐使用Allion Labs AJSC-1 controller，该款controller可与Keysight自动化测试软件实现全自动化的测量。

测试点的选择

所有的高速数字总线都会标注有测试点，HDMI2.1也不例外，因为不同的测试点链路的衰减情况是不同的，所有协会规范会要求所有厂家均在要求的测试点上去衡量，针对HDMI来讲，TP1的测试点是在Source输出端的端口位置处，TP2测试点是经过Cable链路到Sink端的输入位置上。

而对于眼图测试规范要求测试的位置是TP2_EQ，也就是信号采集点仍然是TP1，然后通过Cable模型的嵌入模拟到TP2的位置，之后再对TP2位置的信号进行EQ均衡处理之后的位置测试眼图：

关于Cable Model，规范定义了两种模型，分别是Category 3 Worst Cable Model （WCM3）和Category 3 Short Cable Model （SCM3），这两种cable model都需要测量，模拟真实环境情况。

同时，还定义了两种均衡，分别是1db~8db的CTLE和一阶25mv的DFE。

DFE只在12Gbps数据速率下才使用，针对12Gbps的SCM3S模型及3/6/8/10Gbps速率只使用CTLE均衡，针对SCM3S模型使用1db的CTLE，针对WCM3S模型使用8db CTLE。

测试码型的解释

HDMI2.1 FRL增加Link Training Pattern（LTP），之前在HDMI2.0及HDMI1.4会找设置分辨率，找一些同步帧进行测试，但HDMI2.1 FRL需要针对不同的测量items发送不同的测试码型，目的是特定的pattern不会对抖动等测试产生影响。

HDMI2.1 FRL 使用的Link Training Pattern（LTP）如下表：

规范针对测试码型共定义了9中，分别是LTP1~LTP8测试码型：

LTP1：All 1’s pattern ----全“1”码型

LTP2：All 0’s pattern ----全“0”码型

LTP3：Clock pattern ----时钟码型

LTP4：128 zeros followed by 128 ones----128个0&128个1的重复码型

LTP5~8：Predefined sequence of 4096 FRL Characters---- prbs伪随机码型

针对不同的测量项目需要发送不同的LTP，而且HDMI2.1 FRL测试还定义了除了待测lane（Victim Lane）发送相应的码型，其它的lanes（Aggressor Lane）也要发送相应的码型，主要考虑到不同lanes之间的crosstalk的影响，具体见下表：

Test IDDescriptionTest

PointVictim

LaneAggressor

Lane

HFR1-1DC Common ModeTP1LTP5/6/

7/8LTP5/6/

7/8

HFR1-2VSE_Max， VSE_MinTP1LTP5/6

/7/8LTP5/6/

7/8

HFR1-3TRise， TfallTP1LTP4LTP2

HFR1-4Inter-Pair SkewTP1LTP5/6/

7/8LTP5/6/

7/8

HFR1-5FRL RatesTP1LTP3LTP2

HFR1-6Random JitterTP2_EQLTP3LTP2

HFR1-7Data Lane Eye DiagramTP2_EQLTP5/6/

7/8LTP5/6/

7/8

HFR1-8AC Common Mode NoiseTP1LTP5/6/

7/8LTP2

HFR1-9FFE MonotonicityTP1LTP4LTP1

了解完LTP码型之后，我们解读一下HDMI FRL的测量项目。

针对HDMI FRL测量，协会规定共有9个测量项目，包含9个Test ID，分别为HFR1-1~HFR1-9。

HFR1-1：

DC Common Mode Test 直流偏置电压测试

目的是验证差分信号直流偏置电压，规范要求该偏置电压在AVcc-800mV~AVcc+30mV之间，此处的AVcc为3.3V，所以也就是2.5V~3.33V为判决条件，测试点位置为TP1。如果偏置电压过大可能会产生串扰，EMI等问题。

HFR1-2：

VSE_Max， VSE_Min 单端信号的最大值和最小值

目的是验证差分信号中data+和data-两个单端信号的最大值和最小值，规范要求该最大值和最小值和HFR1-1直流偏置电压的测量结果有关联，范围为”直流偏置电压±375mV”，测试点位置为TP1。所以，如果该项测量结果fail，需要查看HFR1-1的测量结果是否正确。

HFR1-3：

Rise/Fall slew rate 上升/下降斜率测试

目的是验证单端信号上升下降斜率的快慢，规范要求最大为16mV/ps（20%~80%），测试点位置为TP1，待测的lane发送LTP4长1长0码型也就是128个”1”和128个”0”进行测量。如果上升/下降斜率太快会带来辐射影响。

HFR1-4：

Inter-Pair Skew 对间延迟差测试

目的是验证不同lanes之间Differential Delay差值，规范要求不能大于4Tbit（Tbit就是1个bit的时间宽度，也就是UI），测试点位置在TP1。lane与lane之间延迟差过大会导致传输信号对组合错误，造成传输讯息错误。

HFR1-5：

FRL Rates 速率精度测试

目的是验证实际测量的FRL的速率相对于标准速率的精度，规范要求±300ppm，测试码型使用LTP3，也就是“0”和“1”交替的clock patter，其它lane发送LTP2（全“0”码型），测试点位置在TP1，如果data rate精度存在问题，会导致真个链路传输的不稳定。

HFR1-6：

Random Jitter 随机抖动测试

目的是验证随机抖动在捕获BER 10-6下进行外推到BER 10-10的条件下峰峰值不能大于0.2Tbit（Tbit就是1个bit的时间宽度，也就是总线的UI），RJ测试需要排除ISI码间干扰等与数据相关的抖动成分的影响，所以测试的码型选用的是LTP3，也就是“0”和“1”交替的clock patter，其它lane发送LTP2（全“0”码型），规范要求在1E-10 ≤ 0.2 Tbit，测试点位置在TP2_EQ，如果RJ过大会导致系统不稳定，信号传输出现异常等现象。

HFR1-7：

Data Lane Eye Diagram 眼图测试

目的是验证在使用worst cable model及short cable model情况下，通过适当的CDR及均衡，接收端仍然可以满足眼高眼宽的要求，没有碰触眼图模板。

针对眼图测量是各家测量的重点，也是难点，因为眼图测试规范要求用示波器探头单端引入，嵌入最worst cable模型，同时嵌入。

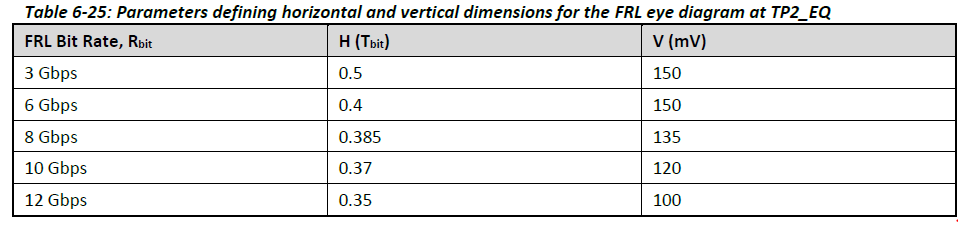

下图是针对不同速率眼高眼宽的要求：

每一个data lane会有2个眼图，一个是worst cable model下的眼图：

一个是short cable model眼图：

HFR1-8：

AC Common Mode Noise AC共模噪声测试

目的是验证AC共模噪声在规范要求范围内，规范要求在标准摆幅1V的时候，噪声不能超过±15%，即150mV， 被测试的lane发送LTP5~8，其它lane发送LTP2码型，测试点位置在TP1，以确保由共模噪声引起的辐射受到限制。

HFR1-9：

FFE Monotonicity FFE单调性测试

目的是验证4阶的FFE是否是单调增加的，被测试的lane 发送LTP4码型，其它lane发送LTP2码型，该测量项是Informative的。

上面所述的测量项目需要调用不同的cable模型，及不同的CTLE及DFE的组合，同时被测试的data lane发送特定码型，其它data lane也要发送相应的码型进行测试，如果手动测量非常繁琐，Keysight提供自动化的一致性测试软件D9021HDMC，可以帮助您提高测试效率及避免测试方法的误操作，同时自动测试完毕后会生成一份完整的测试报告。

四

HDMI2.1 Category 3 电缆和连接器测试

HDMI 2.1引入了新的3类电缆和连接器性能。新的超高速HDMI电缆支持每通道12 Gbps带宽，以支持未压缩的HDMI 2.1特性。该电缆还具有非常低的EMI发射，并向后兼容早期版本的HDMI规范，因此它可以用于现有的HDMI设备，下图是规范要求的测试点。

同时，针对Cable&Connector的CTS规范也制定了Cable3的测试内容，分别为Test ID HFR6-1~ 3. 验证测试连接器是否满足差分阻抗要求，衰减（差分插入损耗）和衰减-串扰比（远端）的要求。

Test ID HFR6-1： Mated Connector Differential Impedance

Test ID HFR6-2： Mated Connector Attenuation（Differential Insertion Loss）

Test ID HFR6-3： Mated Connector Attenuation to Far-End Crosstalk Ratio

针对Cable和Connector测量，Keysight有两个推荐的方案：

1. 使用E5080B 4端口网络分析仪进行测量，该产品具有出色的动态范围、迹线噪声和温度稳定性，连接方式如下图：

基于E5080B的HDMI Cable/Connector 测试方案

由于HDMI2.1共有4对差分lanes，即8条cable，收发两侧共计16条，E5080B需要重复连接15次才能测量所有4条差分lanes，测试时间大约90分钟，但由于E5080B还具有其它非常优异的功能，所以仍是业界广泛使用的主力解决方案。

2. 另一种解决方案是使用Keysight M937x PXI多端口矢量网络分析仪（PXI VNA）。

PXI VNA支持全16端口VNA测试，仅通过一次连接即可测量所有四个差分lanes。通过一次连接，该解决方案提供了更可靠的测试结果，减少了操作人员的错误，并增加了系统附件的寿命。测量可以在大约15分钟内完成。

HDMI cable assembly test setup using the Keysight M937x PXI VNA

关于连接Cable的TPA夹具，Luxshare，Bitifeye， Wilder均有提供，客户可自行选择购买。

五

HDMI2.1 Sink端一致性测试

接收器Sink端主要是电视机，显示器，投影仪等设备，需要使用合成了压力损伤的测试信号对系统的 Jitter Tolerance 进行测试。

在HDMI FRL规范中定义了测试Sink端的test ID如下：

主要针对差分电压的摆幅容忍度，差分对内及lane与lane之间的skew，最小Link Rate的容忍度及抖动容忍度的测量。

在实际操作中，不可能通过穷举法进行测试，因此就需要采用标准的信号源设备发出标准信号并合成由规范定义的标定的类型及额度的信号损伤，如水平方向的抖动分量包括随机抖动（Rj），周期抖动（Pj），码间干扰（ISI）及串扰信号等。在测试过程中，不仅完全可以按照规范要求设定和标定各种损伤分量幅度及频率等参数，也可以通过加重损伤幅度的方法来检测接收端系统的最高容忍度（Tolerance），这一测试过程就是 RX 测试中的抖动容限（Jitter Tolerance）测试，而这一合成了各种损伤的信号叫做压力测试信号（Stress test signal）。

Keysight HDMI接收器测试解决方案的核心是基于M8195A AWG和N5991A Bitifeye Software测试自动化软件来实现。

M8195A任意波形发生器（AWG）提供高达65 GSa/s，25 GHz模拟带宽，8位垂直分辨率，并在1槽slot模块中同时多达4个通道。可用于一个M8197A模块同步多个M8195A模块的情况，延迟精度为±20ps。

在之前的HDMI1.4和HDMI2.1 TMDS测试中，我们需要人眼观察color bar来判断是否存在异常，如下图显示：

之后，N5991A自动化软件会提示color Bar否是存在异常，根据工程师的配合后进行判读测试结果是否Pass。

而在HDMI2.1 FRL测量中，不再通过人眼观察color Bar，而是通过EDID/SCDC Controller读取被测件芯片寄存器来查看误码率的。

六

HDMI eARC物理层测试方案

eARC功能使音频流能够从HDMI接收器传输到相邻HDMI源/中继器，以反方向传输到视频信号。eARC特性在H14b音频返回通道（ARC）的基础上进行了改进可以跟上音频编解码器的变化，特别是包含新的基于对象的音频编解码器，杜比全景声 和 DTS：X。

数据通道是从source到sink端，但Audio通道是Sink到Source端的，也就是Sink端是eARC的TX，Source端是eARC的RX，通过HPD 和 Utility pin进行传输。

Keysight提供基于V， Z和UXR系列示波器，81160A函数发生器和BitifEye测试软件和分析仪实现eARC TX和RX一致性测试。

Keysight 针对HDMI2.1 eARC 测试配置

由81160A 函数发生器产生差分的数据信号，DSGA（Dynamic Sequencer Generator and Analyzer）设备产生共模信号，叠加到差分数据信号上，DSGA与被测件有链路协商机制，通过Common Mode Probing Board 夹具共模提取的端口接到DSGA的端口上，示波器将引入的信号进行眼图模板的测试。

小结

综上所述，本文简单的介绍了HDMI的发展历史，详细的分析了HDMI2.1 FRL最新版本的变化，着重刨析了HDMI2.1 FRL 测试内容及方法，全面的阐述了HDMI 源端，接收端，传输电缆和连接器及eARC全套的解决方案。同时是德科技提供了完整的HDMI测试解决方案，这些方案已经在实际中得到验证，表现优异。
