塑料超声波冲裁技术

2021-12-22 16:40 来源：电子说

像金属加工一样，塑料模制件也可以冲裁。通过超声波压边.超声波压边/翻边/压制/型锻将塑料件连接到其他材料件上类似于超声波铆接，但其形状大于铆钉形状。

超声波压边机的原理如图1所示。超声波压边机的基本原理是通过超声波振动熔化和塑性凸起来锁定另一个工件。超声波压边过程中，应提前触发，确保焊头接触侧壁时塑料熔化。一旦塑料熔化，向下的力通过焊接头上的缺口将塑料翻转到锁定工件上。在熔化部分冷却并凝固之前，有必要保持高压以防止弹性记忆。一旦配合工件冷却，它将被锁定。

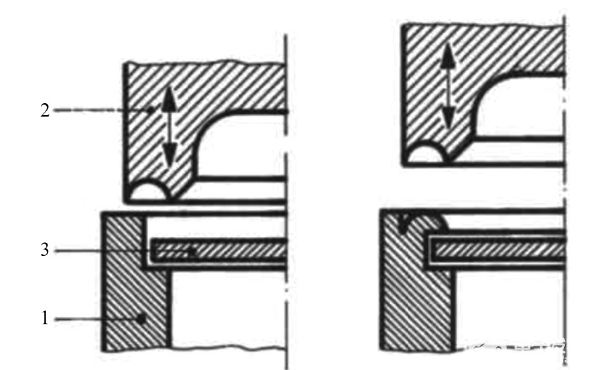

图1超声波冲裁原理

1—在压边圈之后；2-在压边圈之前；3-工件；4焊接头

超声波压边圈操作机构超声波压边圈工具——焊头或成型模/模具。焊头表面决定塑料熔化和流动的方式以及最终压边圈的形状。焊接头压力和超声波振动迫使熔融塑料流入焊接头的空腔。凝固后，零件被重新塑造成所需的形状。超声压边过程中应考虑以下一般指导原则：速度可控，开始冷成型塑性的初始启动压力大；振动焊接头接触材料时，提前触发超声波能量，立即开始熔化塑料；使用大的保持压力有助于克服材料记忆。

超声波压边圈可分为两种：内压边圈(内壁整形)和外压边圈(外壁整形)(见图2和图3)。最常见的是外压边圈。

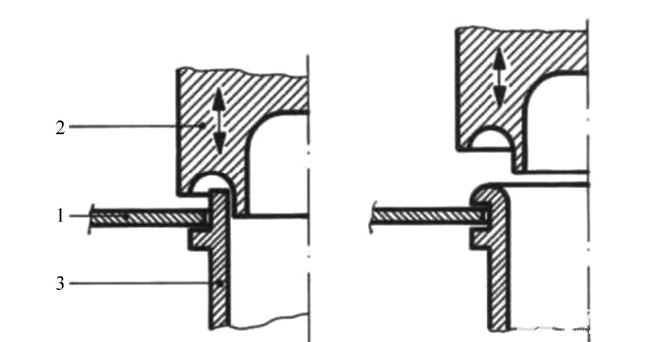

图2内压边圈(金属板与塑料外壳连接)

1-塑料外壳；2-超声波焊接头；3-要固定的金属板


图3外部压边圈(塑料管连接至罐底)
