免费电子电路仿真工具ROHM解决方案模拟器

在电路解决方案中加入先进的热电耦合在线分析功能，可以快速模拟复杂的热问题。

全球知名半导体制造商ROHM(总部位于日本京都)在ROHM官网上为汽车、工业设备等电子电路设计人员和系统设计人员开通了在线仿真工具“ROHM Solution Simulator”。使用该模拟工具，可以在电路解决方案中同时验证功率元件(功率半导体)和驱动器IC。这一次，该工具增加了热分析功能。

“ROHM Solution Simulator”是ROHM官网提供的免费电子电路仿真工具，可支持多种仿真应用，从元器件选型和元器件独立验证到系统级运行验证。借助该工具，我们可以通过贴近用户实际环境的电路解决方案，轻松、准确地验证ROHM提供的SiC元器件等功率半导体、驱动、电源等应用领域的各种iC以及分流电阻等无源器件，从而大大减少用户的应用开发时间，从而获得用户的高度好评。

此外，模拟工具只能在ROHM官方网站上注册为用户使用。此外，在ROHM Solution Simulator的下一页中，不仅用户可以访问仿真工具的入口，还可以发布用户在使用仿真工具时所需的文档和视频。ROHM解决方案模拟器页面：https://www.rohm.com.cn/solution-simulator

未来，ROHM将继续在更多支持“ROHM Solution Simulator”的电路解决方案中加入热分析功能，重点关注新开发的SiC元器件，为进一步缩短应用产品开发时间、预防问题做出贡献。

背景

不仅在汽车和工业设备领域，而且在几乎所有的应用开发过程中，都会充分利用仿真来减少开发时间。电子线路板的设计过程也是如此。仿真可以减少元器件选择所需的时间和精力，在实际机器验证之前识别问题，从而显著减少与电路板试生产和评估相关的工时。

ROHM面向汽车和工业设备领域，致力于开发能够充分发挥功率半导体IC性能、驱动大功率功率半导体的应用电路，并提供相应的支持。2020年，可验证功率半导体、IC等产品的ROHM解决方案模拟器发布。这款工具不仅免费，而且精准易用，广受用户好评。许多用户希望同时模拟电路运行和温度。为了满足这一需求，这次增加了热分析功能。

热分析功能概述

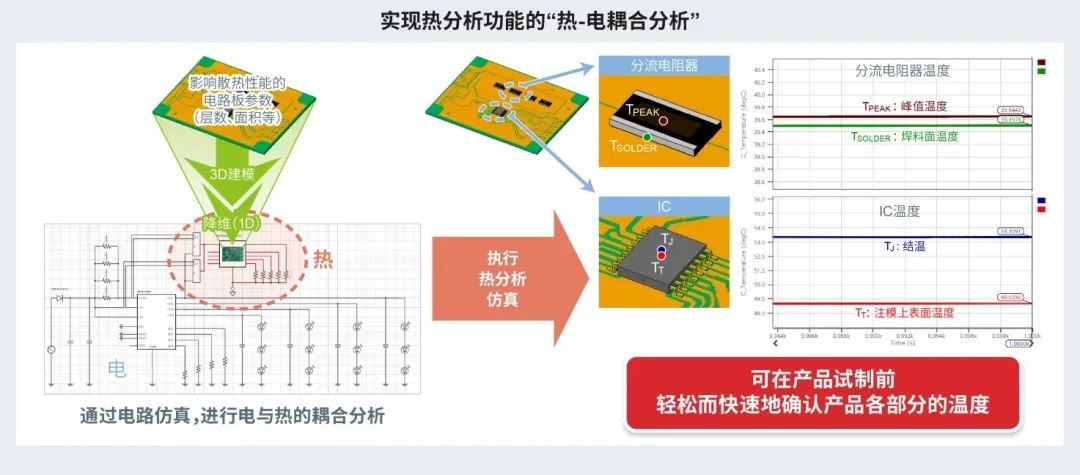

电子线路板有很多参数(层数、面积等。)影响散热性能。“ROHM Solution Simulator”的热分析功能是利用热流体分析工具，构建从实际电路板计算出的散热相关参数的3D模型，将3D数据降维为一维，使电路仿真工具可以进行热分析，从而进行电、热耦合分析。利用该功能，我们不仅可以模拟应用运行时会发生变化的半导体芯片的温度(结温)，还可以模拟引脚温度以及电路板上元件和模块中芯片的热干扰。现在过去需要一天的热分析和模拟工作，10分钟就可以完成(不到以前的1/100)。

这一次，作为第一波，在装有IGBT和分流电阻的PTC电加热器(无内燃机电动汽车专用加热器)、DC/DC变换器IC“IC”bd9g 500 efj-LA和LED驱动IC“BD 18337 efv-M”和“BD18347EFV-M”的模拟电路中增加了新的热分析功能。对于电路设计时容易出现热问题的应用和设备，在试生产前可以通过仿真快速确认设备各部分的温度，有助于减少应用的开发时间。

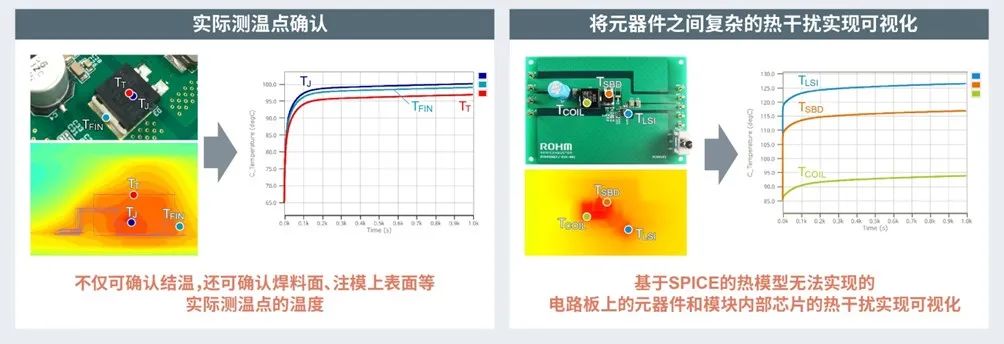

使用热分析功能可以完成的工作(详细信息)

p>支持热分析功能的电路解决方案和一览表(截至发稿时)

ROHM Solution Simulator的特点

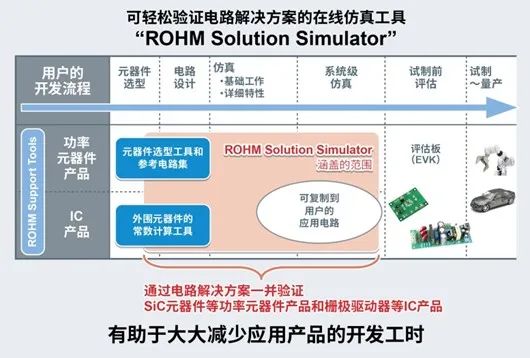

“ROHM Solution Simulator”是一款业内难得的可以一并验证功率半导体、IC和无源器件的免费在线仿真工具。该仿真工具具有以下特点，可以减少电子电路设计者和系统设计者的应用开发工时。

可通过接近应用环境的电路解决方案，同时验证功率半导体和IC

利用“ROHM Solution Simulator”，可以通过接近实际应用环境的电路解决方案，轻松且高精度地对ROHM的SiC元器件和IGBT等功率半导体、驱动IC和电源IC等各种IC、分流电阻器等无源器件进行验证。可以对包括外围电路在内的、单个元器件无法确认的特性进行仿真。

仿真数据可以植入到用户自己的开发环境

“ROHM Solution Simulator”采用Siemens EDA推出的仿真平台“PartQuest”开发而成，该公司是电子设计自动化软件行业的巨头，在汽车行业和工业设备行业拥有骄人的业绩。现有的PartQuest用户或新注册PartQuest账户的用户可以将“ROHM Solution Simulator”中执行的仿真数据导入自己的PartQuest环境(工作区)，在更接近实际使用的系统电路上进行验证，也能够自定义验证。

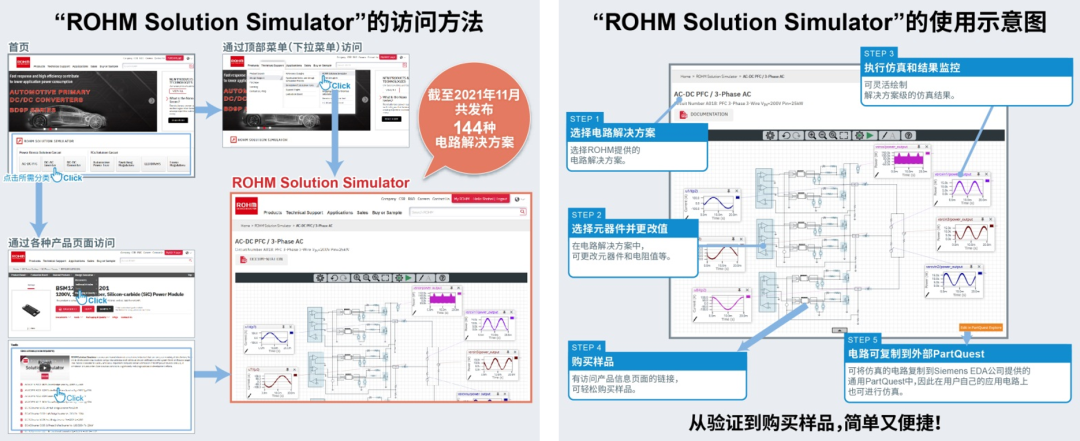

关于ROHM Solution Simulator页面

只需要访问下面的ROHM官网上的“ROHM Solution Simulator”页面，并进行用户注册，即可轻松使用ROHM Solution Simulator。另外，ROHM官网上还发布了使用ROHM Solution Simulator时所需的文档和视频。

ROHM Solution Simulator页面：https://www.rohm.com.cn/solution-simulator

关于Siemens EDA公司提供的PartQuest

PartQuest是一种云计算软件即服务(SaaS)，由在汽车和工业设备行业拥有骄人业绩的电子设计自动化软件行业巨头Siemens EDA提供。PartQuest可为构建综合电路板设计库环境提供各种信息，其环境的一部分(即PartQuest Explore)可以执行最新的多域仿真，并且支持从IE浏览器访问，因此用户可以随时随地像在公司一样用自己的电脑运行环境进行分析。此外，它还支持加密的VHDL/AMS和SPICE模型，可以导入Siemens EDA的PCB设计环境(Xpedition系列)中。

*如欲进一步了解本文涉及到的Siemens商标(如PartQuest和Xpedition)清单，请点击这里。

术语解说

*1) 耦合分析

考虑了电、热、流场等两种或多种不同影响因素的交叉作用和相互影响，并对稳态和瞬态进行计算的一种分析方法。
