利用通用功率集成电路实现功率定时控制的电路
利用通用功率集成电路实现功率时序控制的电路
文章最后介绍了采用通用功率集成电路的功率时序控制电路“功率时序规格”的控制电路。本文首先介绍了使用通用电源集成电路实现电源定时控制电路在电源接通时的定时工作。
电源定时规范:电源接通时的定时操作。
如前一篇文章介绍的,规格的时序是依次输出1.2V、3.3V、1.5V系统。下面将依次描述顺序操作。在引言中,施加1.2V的操作被表示为第一阶段,施加3.3V的操作被表示为第二阶段,施加1.5V的操作被表示为第三阶段,并且所有三个系统都接通的状态被表示为电源操作。在每个阶段的图表中,与描述相对应的部分以红色显示。
在v的初始状态下,使能引脚处于“L”电平,所有三个DCDC输出均为零。
在第一阶段电源打开时工作
1)将Enable引脚设置为“h”电平以启动电源。
2)由于DCDC 1的EN引脚通过二极管D1变为“H”,DCDC 1启动。
3)当DCDC 1的输出电压从0V上升到1.2V时,Power Good 1的输出从“L”电平变为“H”电平,下一级DCDC 2的en引脚变为“H”电平。
PowerGood3和Power Good 4的IN引脚由二极管D2和d 4提供“H”电平,因此PGOOD引脚(输出)保持高阻抗。
在第二阶段打开电源时工作
dcdc2的EN引脚变为“h”电平,因此DCDC 2启动。
2)当DCDC 2的输出电压从0V上升到3.3V时,Power Good 2的输出从L变为H,下一级DCDC 3的en引脚变为H

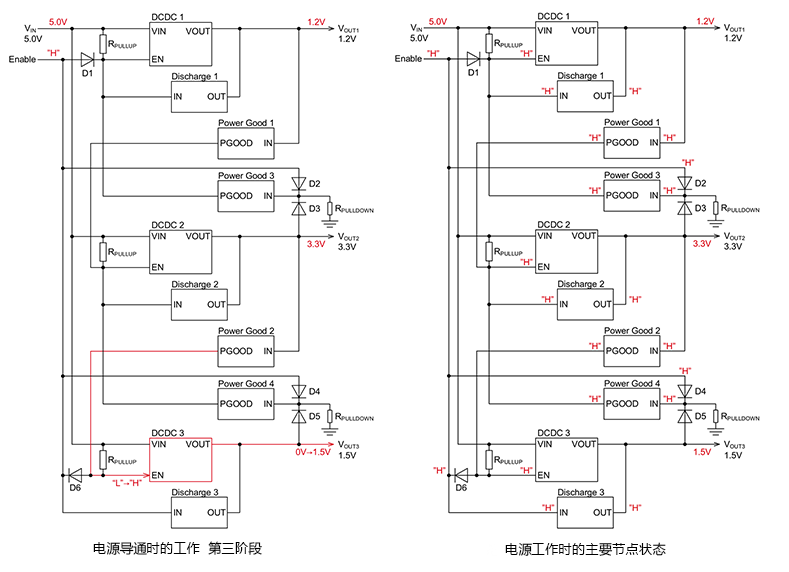

在第三阶段,当电源打开时工作
dcdc3的EN引脚变为“h”电平,因此DCDC 3启动。
2)DCDC 3的输出电压已经从0V提升到了1.5V,到目前为止,三个系统的电源都处于工作状态(电源工作时的主要节点状态分别见图)。
在下一篇文章中,我们将介绍关机期间的计时工作。
在顺序中,实现了依次接通三个系统的电源,反顺序断开电源的顺序。
为了理解顺序操作,本文列出了电源接通时三个系统的操作图。
原标题:R教室|电源定时规范:电源开启时的定时操作
