[FAQ]呼吸机/医用鼓风机设计支持和资源

2020-05-11 11:43 来源：电子说

       我们所处的时代充满挑战，TI时刻准备为您提供帮助。如果您需要有关如何设计呼吸机或其他医疗设备的资源，我们的团队可助力您加快系统的设计。

您可以通过以下方式联络我们：

  • 点击常见问题底部的红色“答复”按钮，发表评论，与我们进行互动。
  • 致电或发送电子邮件至您当地的德州仪器现场应用工程师（FAE）（如适用）。
  • 可通过客户支持中心与我们联系，以电话、对话或网页表格等形式获得支持。

    我们正在开发符合以下规格的呼吸机/医用鼓风机的参考设计。如果您觉得有帮助，请使用上述方法与我们联系，我们将直接与您共享设计文档。
    呼吸机/医用鼓风机的参考设计规格：

  •  输入电压范围：6-28V（12V-24V系统）
  • l具有无传感器FOC驱动的鼓风机电机驱动器，峰值6A
  • l双通道双向电磁阀驱动器，每通道12V，400mA
  • l四通道单向电磁阀驱动器，每通道12V，400mA

    [FAQ]呼吸机/医用鼓风机设计支持和资源

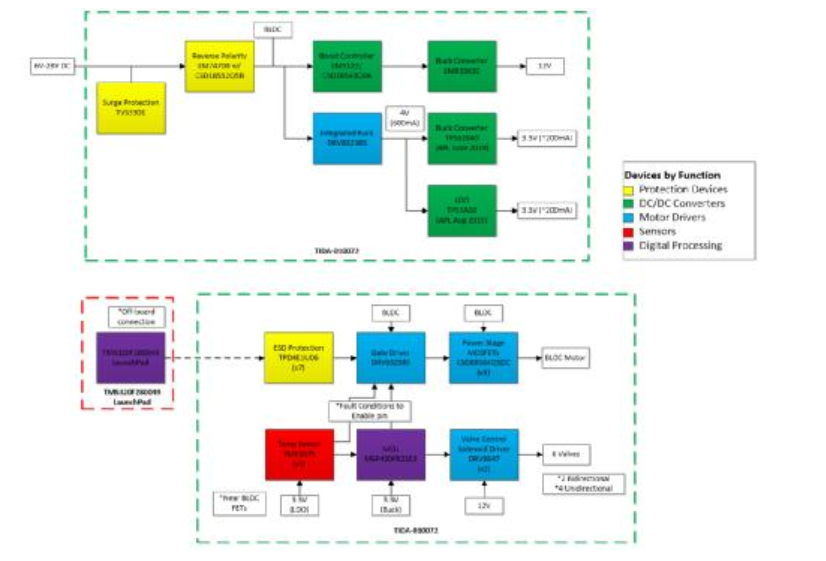

    呼吸机/医用鼓风机参考设计框图
    此外，我们的呼吸机页面提供了用于呼吸机的子系统参考设计。
    我们还推出了针对医疗系统中常见的设计挑战资源。以下信息供您快速浏览，并查看是否与您的设计相关。
    电机驱动设计资源：

  • 高速无刷电机（0.2s内1k至10k RPM）（参考设计）
  •  高速无传感器（> 100krpm）（参考设计）
  •  电磁阀驱动器（参考设计）
  •  电机驱动器板布局的最佳实践（应用报告）
    评估模块电流额定值LaunchPad™支持
    BOOSTXL-DRV8323RS15ALAUNCHXL-F28027F, LAUNCHXL-F28069M
    BOOSTXL-DRV8320RS15ALAUNCHXL-280049C
    BOOSTXL-DRV8305EVM15ALAUNCHXL-F28027F, LAUNCHXL-F28069M
    BOOSTXL-DRV830110ALAUNCHXL-F28027F, LAUNCHXL-F28069M

    电源管理设计资源：

  • 用于开关电源设计的电源设计工具WEBENCH®（设计工具）
  •  低噪声大电流LDO选型指南（产品选型指南）
  • 350W CCM PFC，效率> 98％（参考设计）

    模拟信号链设计资源：

  • 滤波器设计工具（设计工具）
  • 通用放大器子电路（应用简介）
  • 使用高精度温度传感器进行温度补偿（应用简介）
  • 低功耗湿度和温度数字仪表（参考设计）

    其他设计资源：

  • 呼吸机子系统参考设计
  • PCB热计算器可帮您估算采用外露焊盘封装的器件的结温（设计工具）
  •  加入德州仪器在线支持社区，与TI专家一起寻找解决方案并获得帮助。
