意法半导体介绍输出功率为27 W的功率输送和PPS参考设计

意法半导体推出了支持可编程电源(PPS)的USBType-C Powerdelivery 3.0参考设计，最大输出功率为27W，无需连接充电电缆即可实现零功耗，这可以加快易于使用、紧凑高效的电源适配器的设计。USBPPS有助于节约电能，减少设备充电时间和散热，降低设备侧的材料清单成本。

STEVAL-USBPD27S的参考设计集成了STM32G071微控制器(MCU)、最先进的PWM控制器STCH03和tcpp01-m12ubtype-c保护IC，其中STM32G071单片集成了功能齐全的USBType-CPowerDelivery控制器。参考设计允许用户快速开发USB快速充电电源适配器，可满足欧盟能效标准Europancv5 tier-2和美国能效标准DOELevelVI规定的四级最低平均工作能效和低于40mW的待机功耗要求。

STM32G071MCU处理整个数字控制部分的功能，包括二次VBUS电压控制算法和stmicroelectronics独有的专利自适应同步整流算法，以提高充电效率。VBUS控制算法符合USBType-C电源和PPS规范，实现电缆压降补偿，精确控制电源电压。PPS可以在3.3v到11V之间，以20mV的步长逐渐调整输出电压值，以50mA的步长逐渐调整电流限制值，以最小化充电过程中的功率转换损耗。

作为基于单片机的解决方案，该参考设计为用户提供了更大的设计灵活性，可以实现其他定制的应用层，并引入了USBPowerDelivery标准的升级和改进功能。

STEVAL-USBPD27S电路板采用意法半导体高度集成的STCH03PWM控制器，内置高压启动电路、初级恒流输出调节和高级电源管理功能。对于准谐振ZVS反激变换器的设计，STCH03保证了功率变换器具有高能效、超低待机功耗和优良的动态性能。

STD7N 65 M6 MDmesh 6初级高压STPOWERMOSFET优化了软开关和硬开关模式的开关性能，为应用设计带来了高能效。

最后，TCPP01-M12为USBVBUS引脚和配置通道(CC)引脚提供8 kv ESD保护，符合IEC61000-4-2四级安全要求。VBUS引脚和CC引脚之间有短路保护功能，对不良导线误用造成的设备损坏有保护功能。

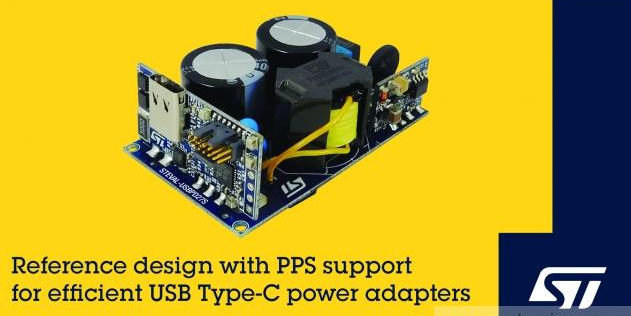

STEVAL-USBPD27S是一款紧凑型即用评估板模块，外部尺寸为59mmx35mmx21mm，功率密度为每立方英寸10.2W。
